Кейс из реестра Минпромторга: огнестойкий кабель как слоёный пирог из узлов

Томский кабельный завод устанавливает новый рекорд нашей рубрики: 3581 запись в реестре промышленной продукции, и ни одна не прекращена. Масштаб виден даже в первичном номере сегодняшней строки: 4850\497\2023, то есть четыреста девяносто седьмая позиция одной большой заявки 2023 года. Сама строка №10546969 закрывает силовые кабели марки ПИРОКОР исполнения ПвЭоБаПснг(А)-HF-ХЛ на напряжение до 1 кВ и действует с 1 июля 2024 года по 30 июня 2027-го.

Кабельная тема у нас уже была с двух сторон: монтажные данные и чертёж кабельной сборки. Сегодня третий ракурс, конструкторский: что такое узел у изделия, у которого нет ни начала, ни конца, а есть погонный метр? Ответ прячется в самой марке, которая читается как формула слоёной конструкции. Разбираемся по открытым полям ГИСП.

Главное из этого разбора:

• строка №10546969 действует до 30 июня 2027 года и входит в пакет, где сотни позиций проведены одной заявкой;
• у длинномерного изделия узлами служат слои и полуфабрикаты переделов: скрученная жила, изолированная заготовка, экранированный сердечник, и каждый заслуживает своего чертежа;
• в поле изготовления встретились три системы стандартизации: собственные ТУ завода, межгосударственный ГОСТ и белорусская адаптация стандарта МЭК.

Карточка продукции №10546969

Задача производителя: кабель для объектов, которым нельзя гаснуть

Огнестойкие кабельные линии питают системы, обязанные работать во время пожара: аварийное освещение и вентиляцию дымоудаления, насосы пожаротушения, лифты для эвакуации. Закупают такие кабели застройщики социальных объектов и промышленных площадок, и реестровое подтверждение происхождения в этих закупках спрашивают наравне с пожарными сертификатами. Суффикс ХЛ в марке добавляет северную специализацию: холодостойкое исполнение расширяет географию до арктических строек.

Три документа в поле изготовления отражают три адресата. Собственные технические условия 2021 года описывают конструкцию линейки ПИРОКОР. Межгосударственный ГОСТ 31996-2012 задаёт общие требования к силовым кабелям с пластмассовой изоляцией до 1 кВ. А СТБ IEC 60502-1, белорусская адаптация стандарта МЭК, открывает продукции дорогу к заказчикам, которые проектируют по международным требованиям. Одна конструкция, три нормативных языка: такой набор в одном поле мы встречаем впервые за всю рубрику.

Документальная связка: узлы, которые наматываются на барабан

В классическом машиностроении узел собирается из деталей на верстаке. У кабельщиков всё иначе: их изделие рождается послойно, и каждый слой наносится на предыдущий отдельным переделом. Марка исполнения читается как маршрут этого пирога: токопроводящая жила одевается в огнестойкий барьер, поверх него ложится изоляция из сшитого полиэтилена, дальше общий экран, броня и безгалогенная оболочка, не распространяющая горение. Точную расшифровку каждой буквы даёт документация производителя, но сам принцип универсален: буква в марке равна слою в конструкции.

Узлами такого изделия служат полуфабрикаты переделов. Скрученная жила, вышедшая с крутильной машины, уже узел со своим чертежом: диаметр, шаг и направление скрутки, допуски. Изолированная жила после экструдера снова узел: толщины, эксцентриситет, требования к поверхности. Экранированный сердечник перед бронированием тоже. Чертёж узла здесь описывает сечение и параметры слоя, а не сборку на болтах, и по этим чертежам живут переделы: настройщик экструдера и контролёр ОТК читают каждый свой лист.

Для огнестойкой линейки узловая дисциплина строже обычной. Заявленное свойство создаётся конкретным слоем, огнестойким барьером на жиле, и его геометрия с перекрытиями лент напрямую определяет, переживёт ли кабель норматив минут в пламени. Слой не виден снаружи и не проверяется на готовом барабане без разрушения, поэтому доказательством корректности передела служит связка узлового чертежа с картами контроля. Логика знакома по разбору герметичного светильника: невидимое качество держится на документе, а не на честном слове.

Как это выглядит в обращениях: «у нас всё в ТУ, зачем ещё чертежи переделов»

Кабельные и другие «погонные» производители, от труб до профилей, часто держат всю конструкцию в технических условиях: там есть таблица размеров и допусков, и кажется, что этого достаточно. Технические условия действительно описывают готовое изделие, но передел работает не с готовым изделием, а со своим полуфабрикатом. Когда требования к полуфабрикату существуют только в голове технолога, каждый новый оператор экструдера учится на браке. Узловые чертежи переводят межпередельные требования из устной традиции в документы, и это ровно та зона, где экспертиза происхождения проверяет управляемость производства.

Отдельная история начинается при расширении линейки. Новое исполнение отличается одним слоем, но без узловой документации приходится перевыпускать описание всей конструкции. Заводы с узловой структурой чертежей добавляют лист на новый слой и таблицу применяемости, чем и объясняются спокойные пакетные заявки на сотни позиций: документальная база собрана из переиспользуемых кирпичей.

Было и стало: хронология записи

События по открытым полям:

• 2021 год: утверждены ТУ 27.32.13-006-27221628-2021 на линейку ПИРОКОР;
• 2023 год: подана пакетная заявка, наша позиция получила первичный номер 4850\497\2023;
• 19 марта 2024: Торгово-промышленная палата оформила акт экспертизы №016-10-00398;
• 1 июля 2024: продукция внесена в реестр строкой №10546969, заключение №67898/21;
• до 30 июня 2027: запись действует, кабели проверяются по реестровому номеру.

Номер позиции 497 внутри одной заявки лучше любых слов описывает, что значит поставленная на поток работа с реестром при номенклатуре в тысячи марок и исполнений.

Результат: что фиксирует реестр

Итог по открытым данным: огнестойкие кабели ПИРОКОР исполнения ПвЭоБаПснг(А)-HF-ХЛ подтверждены как российская промышленная продукция до 30 июня 2027 года. Проверить строку №10546969 и любой из 3581 номера производителя можно через наш сервис поиска по реестру Минпромторга: он работает на тех же открытых данных ГИСП, что и разбор.

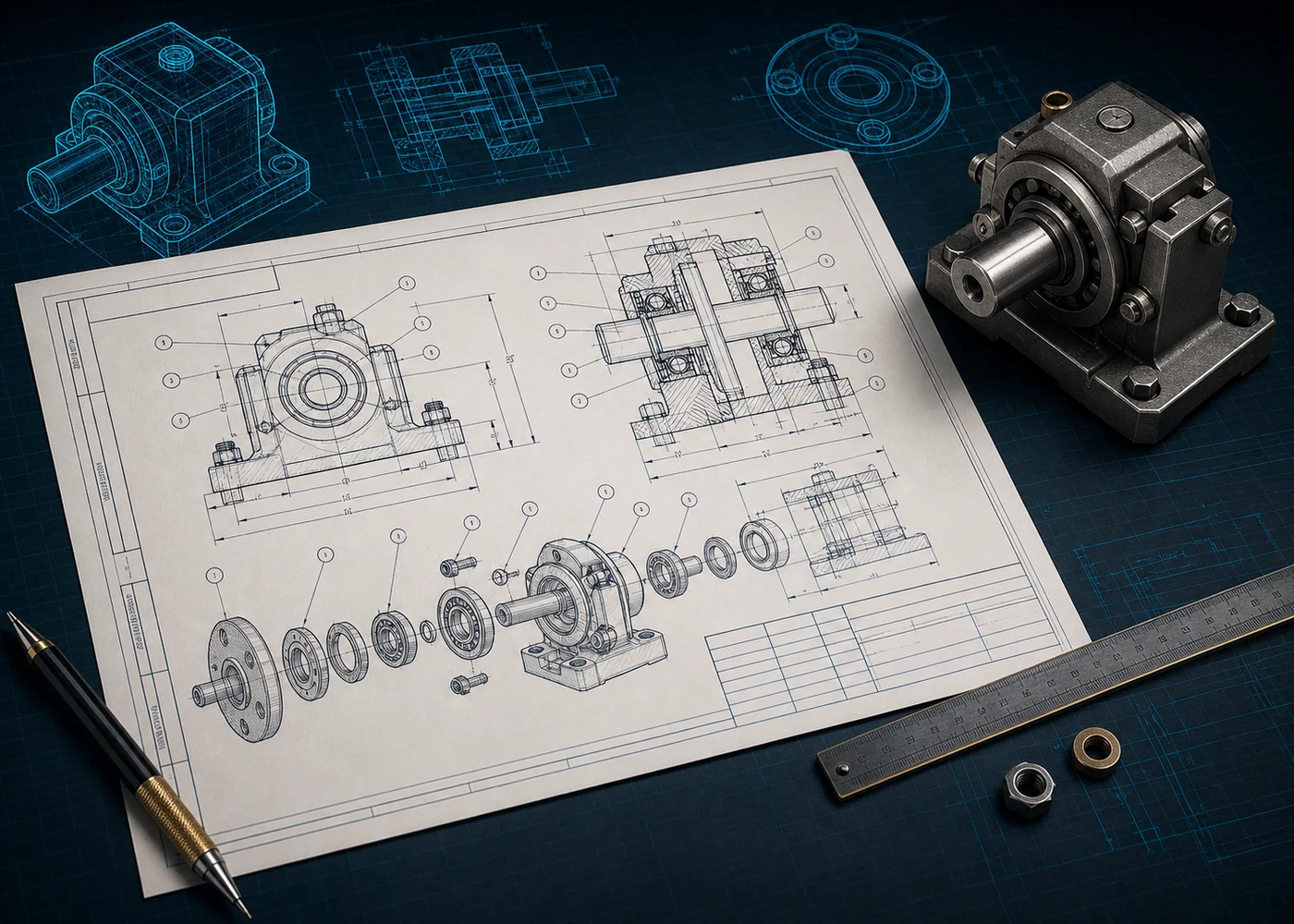

Производителям слоёных и погонных изделий из кейса стоит забрать принцип кирпичей: конструкция, разложенная на узлы-переделы, документируется один раз и переиспользуется всей линейкой. Разложить её помогает услуга разработки чертежа узла: инженер выделяет полуфабрикаты переделов и оформляет на каждый чертёж с допусками и контролем. Основу комплекта закрывают разработка технических условий и монтажный чертёж. Начните с заявки на консультацию через страницу услуги: опишите конструкцию и переделы, инженер предложит состав узловой документации и назовёт сроки со стоимостью.

Граница эффекта: чего запись не подтверждает

Реестровая строка фиксирует происхождение продукции на срок своего действия. Огнестойкость и пожарные характеристики кабеля подтверждаются испытаниями и сертификацией по профильным требованиям, а не реестром. Внутренняя структура документации Томского кабельного завода в открытых полях не видна: рассуждения об узлах переделов описывают практику отрасли. Преференции по постановлению №1875 применяются по условиям каждой закупки отдельно.

Частые вопросы

Что считается узлом у длинномерного изделия?

Полуфабрикат передела: скрученная жила после крутильной машины, изолированная жила после экструдера, экранированный сердечник перед бронированием. У каждого своя геометрия сечения, свои допуски и свой контроль, поэтому каждый оформляется отдельным чертежом. Сборкой на болтах здесь ничего не соединяется, но логика узловой документации работает та же, что в машиностроении.

Зачем в одном поле записи три стандарта из разных систем?

У них разные роли и адресаты. Собственные технические условия описывают конкретную линейку производителя. Межгосударственный ГОСТ 31996 задаёт общую рамку для силовых кабелей до 1 кВ. Белорусская адаптация стандарта МЭК добавляет соответствие международным требованиям для заказчиков, проектирующих по ним. Экспертиза видит полный нормативный контекст изделия в одном поле.

Чем огнестойкий кабель отличается от не распространяющего горение?

Это два разных свойства. Индекс нг означает, что кабель не поддерживает распространение пламени по трассе: пожар не поедет по пучку дальше. Огнестойкость же означает работоспособность в самом пламени заданное время: линия продолжает питать насосы и вентиляцию, пока идёт эвакуация. Свойства создаются разными слоями конструкции и подтверждаются разными испытаниями.

Почему заявки кабельных заводов идут пакетами в сотни позиций?

Номенклатура множится сочетанием марок, сечений и числа жил, а реестровая строка оформляется на конкретное наименование. При выстроенной документальной базе, где конструкция разложена на переиспользуемые узлы, добавление позиций в заявку стоит дёшево, и заводы проводят линейки целиком. Первичный номер нашей строки, 497-я позиция заявки, показывает этот конвейер в действии.

Источники

• Строка №10546969 в реестре российской промышленной продукции, открытые данные ГИСП;
• Заключение Минпромторга №67898/21, документ внесения на gisp.gov.ru;
• ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия»;
• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».
