В реестре российской промышленной продукции у записей на машиностроительные узлы поле «изготовлена по» обычно заполнено ТУ или перечнем стандартов. У записи №10508654 формулировка другая, самая короткая из возможных: «Изготовлено по чертежу 71-431Р.20.11.000». Ни ГОСТа, ни технических условий, только один конструкторский документ.
Такая запись — удобный повод разобрать, как работает сборочный чертёж в роли документа изготовления: что эксперт видит в самом обозначении, почему одной строки бывает достаточно и какой комплект документации на практике стоит за ней. Все данные взяты из открытой части ГИСП.
Главное из этого разбора:
- для узла собственной разработки документом изготовления в реестре может выступать чертёж, а не ТУ или ГОСТ;
- обозначение 71-431Р.20.11.000 читается как паспорт изделия: индекс базовой машины, номер группы и признак сборочной единицы;
- запись действует с 30 ноября 2023 года по 29 ноября 2026 года, и одна строка в ней опирается на полный комплект КД у производителя.
Запись №10508654: исходные данные
| Поле | Значение |
|---|---|
| Производитель | ООО «НПП «Индустрия» МП», ИНН 6633023729, ОГРН 1156633000864 |
| Продукция | Редуктор 71-431Р.20.11.000 |
| Реестровый номер | 10508654 (первичный регистрационный 6048\1\2023) |
| ОКПД2 / ТН ВЭД | 28.15.24.112 (редукторы) / 8483 20 000 0 |
| Изготовлена по | Изготовлено по чертежу 71-431Р.20.11.000 |
| Основание | сертификат СТ-1 от 23.11.2023 №3013002165 |
| Заключение | №129399/20, Департамент автомобильной промышленности и железнодорожного машиностроения Минпромторга |
| Срок действия | с 30.11.2023 по 29.11.2026 |
Задача производителя: подтвердить происхождение узла, у которого нет своего ГОСТа
Редуктор с индивидуальным обозначением не выпускается «по ГОСТу» в том смысле, в каком по стандарту выпускают крепёж или кабель. Это узел конкретной машины, спроектированный под конкретное посадочное место, передаточное число и нагрузку. Государственного стандарта на такое изделие не существует и существовать не может, а разрабатывать технические условия на узел, который не продаётся отдельно как самостоятельный товар, производители обычно не видят смысла.
Остаётся третий путь, прямо предусмотренный практикой реестра: документом изготовления выступает конструкторская документация, и в поле записи попадает её головной документ. Для сборочной единицы это сборочный чертёж. Именно его номер и стоит в записи №10508654.
Документальная связка: что читается в строке «Изготовлено по чертежу 71-431Р.20.11.000»
Для стороннего читателя это набор цифр. Для эксперта, который проверяет производство, обозначение раскладывается на понятные части и само по себе несёт информацию:
- 71-431Р — индекс базового изделия, в состав которого входит узел. Редуктор спроектирован не «вообще», а под конкретную машину;
- 20.11 — номера группы и подгруппы в структуре изделия: где именно в конструкции живёт этот узел;
- .000 — признак сборочной единицы. Финальные нули в таких системах обозначения носит документ на сборку в целом, а деталировки получают свои номера внутри той же ветки.

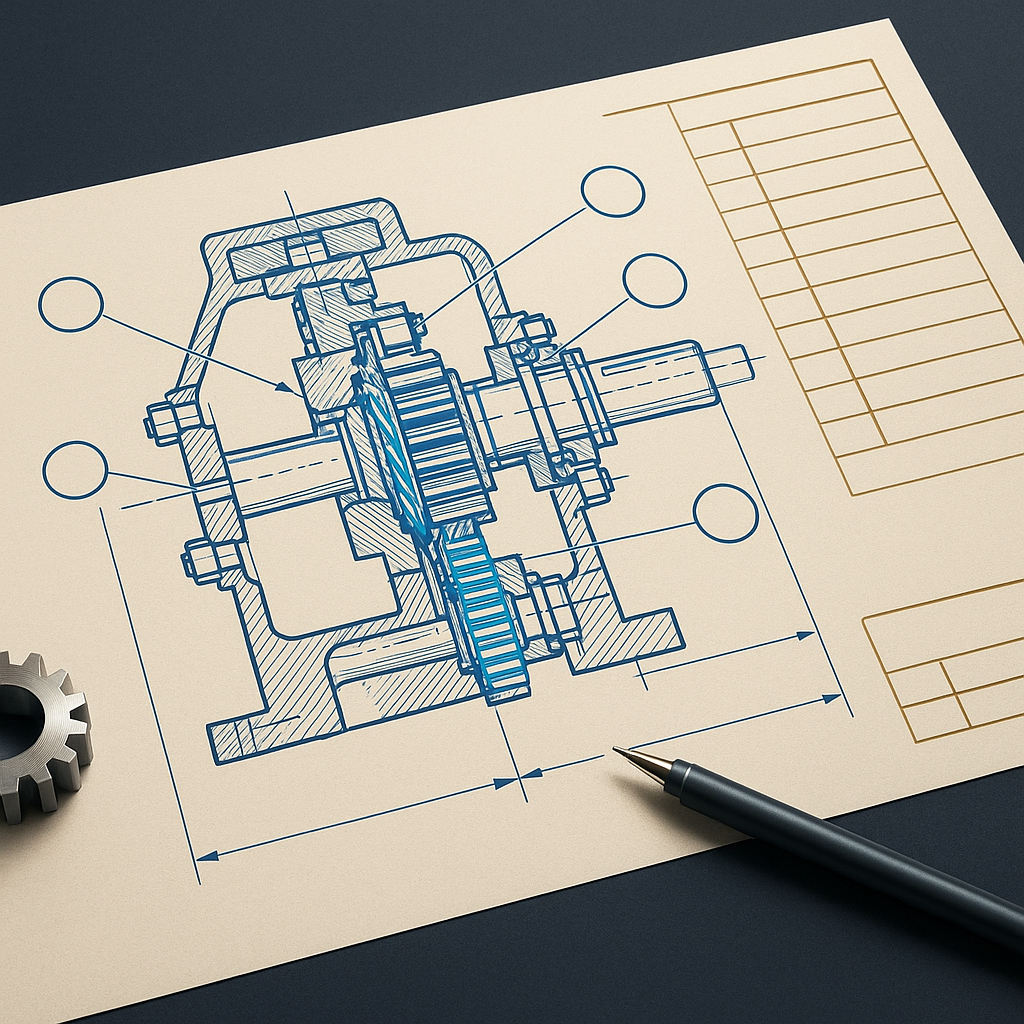

Сборочный чертёж по ЕСКД показывает изделие в сборе: взаимное положение деталей, сопряжения, посадки, позиции по спецификации и технические требования к сборке и контролю. Требования к выполнению таких чертежей сегодня устанавливает ГОСТ Р 2.109-2023, действующий с 1 марта 2024 года; когда запись вносилась в реестр, действовала ещё прежняя редакция ГОСТ 2.109-73. Виды и комплектность конструкторских документов определяет ГОСТ Р 2.102-2023, правила выполнения спецификации задаёт ГОСТ Р 2.106-2019.
Одна строка в записи при этом не означает один лист документации у производителя. За обозначением сборки стоит связка документов:
- сам сборочный чертёж 71-431Р.20.11.000 СБ с позициями и требованиями к сборке;
- спецификация, которая перечисляет каждую деталь, стандартное изделие и материал в составе узла;
- рабочие чертежи деталей по своим обозначениям внутри той же ветки;
- документы на покупные комплектующие, которые в спецификации проходят отдельным разделом.
Эксперт на площадке сверяет этот комплект с реальным производством: совпадают ли обозначения на чертежах и в спецификации, изготавливаются ли детали на заявленном оборудовании, есть ли входной контроль покупных позиций. Одной строке в реестре предшествует проверка всей ветки документации.
Как это выглядит в обращениях: узел есть, комплекта нет
Запросы на сборочные чертежи в нашей практике устроены очень похоже. Производитель годами выпускает узел для чужой машины: посадочные размеры сняты с образца, техпроцесс отлажен, изделие работает. Документация при этом живёт в лучшем случае в виде разрозненных эскизов и старых сканов, а системы обозначений нет вовсе, потому что для внутреннего пользования она была не нужна.
Проблема вскрывается ровно в момент выхода в реестр. В заявку нужно вписать документ изготовления, а вписывать нечего: эскиз без штампа и обозначения документом по ЕСКД не является. Дальше комплект собирают в обратном порядке: с изделия и имеющихся материалов снимают фактическую конструкцию, выстраивают структуру обозначений, выпускают сборочный чертёж со спецификацией и деталировки на собственные детали. Только после этого в поле «изготовлена по» появляется строка, которую эксперт сможет сверить с производством, как в разобранной записи.
Отдельная развилка таких проектов: заказчики нередко ждут, что один документ закроет несколько исполнений узла сразу. Так не работает: у каждого исполнения своё обозначение внутри общей ветки, и заявка на реестр опирается на конкретный номер конкретной сборки.
Было и стало: путь записи по датам
До конца 2023 года редуктор 71-431Р.20.11.000 в реестре отсутствовал: для заказчиков с национальным режимом закупок узел ничем не отличался от импортного аналога. Дальше хронология по открытым полям записи выглядит так:
- 23 ноября 2023: оформлен сертификат СТ-1 №3013002165, подтверждающий страну происхождения;
- 30 ноября 2023: продукция внесена в реестр, выдано заключение Минпромторга №129399/20 по линии Департамента автомобильной промышленности и железнодорожного машиностроения;
- до 29 ноября 2026: запись действует, продукция проверяется по реестровому номеру.
Показательна и судьба стандартов на фоне этой записи. Чертёж, упомянутый в ней, выпускался в период действия ГОСТ 2.109-73, а с 1 марта 2024 года требования к чертежам устанавливает ГОСТ Р 2.109-2023. Ранее выпущенную документацию это не обесценивает, но при внесении изменений и при подготовке новых узлов к реестру комплект уже оформляют с оглядкой на действующие редакции. Производителю, который живёт в реестре годами, приходится следить за этим переходом так же внимательно, как за сроком действия самой записи.
Результат: что фиксирует реестр
Запись №10508654 действует до 29 ноября 2026 года. Любой заказчик может открыть её по номеру и увидеть, кто производитель, какой документ лежит в основании изготовления и до какой даты подтверждено российское происхождение узла. Проверить запись можно в нашем сервисе поиска по реестру Минпромторга, он работает с теми же открытыми данными ГИСП.
Для производителя итог в том, что узел собственной разработки стал проверяемой строкой государственного реестра без разработки ТУ: хватило грамотно оформленного комплекта КД во главе со сборочным чертежом. Ровно эту часть работы закрывает разработка сборочного чертежа: документ выполняется по действующим ЕСКД так, чтобы его обозначение можно было без правок ставить в заявку на реестр, а вслед за ним при необходимости достраиваются чертежи деталей и остальной комплект.
Граница эффекта: чего запись не подтверждает
Реестровая запись фиксирует единственный факт: продукция признана российской промышленной продукцией на срок действия записи. Победа в конкретной закупке, применение ценовых преференций по постановлению №1875, субсидии и разрешительные документы по техническим регламентам проверяются отдельно и по своим правилам. Данных о выручке, тиражах или заказчиках узла запись не содержит, и выводы такого рода из неё не следуют.
Частые вопросы
Достаточно ли одного сборочного чертежа, чтобы попасть в реестр?
В поле записи может стоять один документ, но за ним должен существовать связный комплект: спецификация, деталировки, документы на покупные изделия. Эксперт проверяет не строку, а производство и документацию целиком. Если комплекта нет, одна красивая надпись на чертеже ситуацию не спасёт.
Чем сборочный чертёж отличается от спецификации и зачем нужны оба?
Сборочный чертёж отвечает на вопрос «как это собрано»: взаимное положение деталей, сопряжения, требования к сборке. Спецификация отвечает на вопрос «из чего это состоит»: полный перечень деталей, стандартных изделий и материалов с обозначениями. В звонках их регулярно путают или считают одним документом, но по ЕСКД это разные документы, и эксперт спросит оба.
Наши чертежи выпущены по ГОСТ 2.109-73. Они ещё годятся?
Документация, выпущенная в период действия прежней редакции, не становится недействительной автоматически. Но с 1 марта 2024 года требования к чертежам устанавливает ГОСТ Р 2.109-2023, поэтому при внесении изменений, восстановлении комплекта или подготовке новой заявки на реестр разумно приводить документы к действующим стандартам, чтобы не собирать замечания на проверке.
У нас узел для чужой машины, своего ГОСТа и ТУ нет. Как подтверждать происхождение?
Ровно так, как в разобранной записи: документом изготовления выступает конструкторская документация, в заявку идёт обозначение головного документа, для сборочной единицы это сборочный чертёж. Понадобится комплект по ЕСКД с корректной системой обозначений; как он устроен, мы разбирали в материале о составе конструкторской документации.
Источники
- Запись №10508654 в реестре российской промышленной продукции, открытые данные ГИСП;
- Заключение Минпромторга №129399/20, документ внесения на gisp.gov.ru;
- ГОСТ Р 2.109-2023 «ЕСКД. Основные требования к чертежам», действует с 01.03.2024 взамен ГОСТ 2.109-73;
- ГОСТ Р 2.102-2023 «ЕСКД. Виды и комплектность конструкторских документов» и ГОСТ Р 2.106-2019, правила для состава комплекта и спецификации.
