Разработка конструкторской документации в судостроении требует одновременно учитывать ЕСКД, отраслевые стандарты судостроительной верфи, требования классификационного общества, технологию производства и будущие задачи заказчика. Если продукцию или судовое оборудование планируют заявлять в реестр российской промышленной продукции, КД нужно заранее связать с требованиями ПП №719, карточкой продукции в ГИСП, спецификациями и доказательствами происхождения комплектующих.
КД сама по себе не гарантирует одобрение классификационного общества, сертификацию или включение продукции в реестр Минпромторга. Она становится доказательной базой только вместе с расчетами, испытаниями, спецификациями, актом экспертизы, корректной карточкой ГИСП и фактическим производством.
Когда нужна разработка КД для судостроения

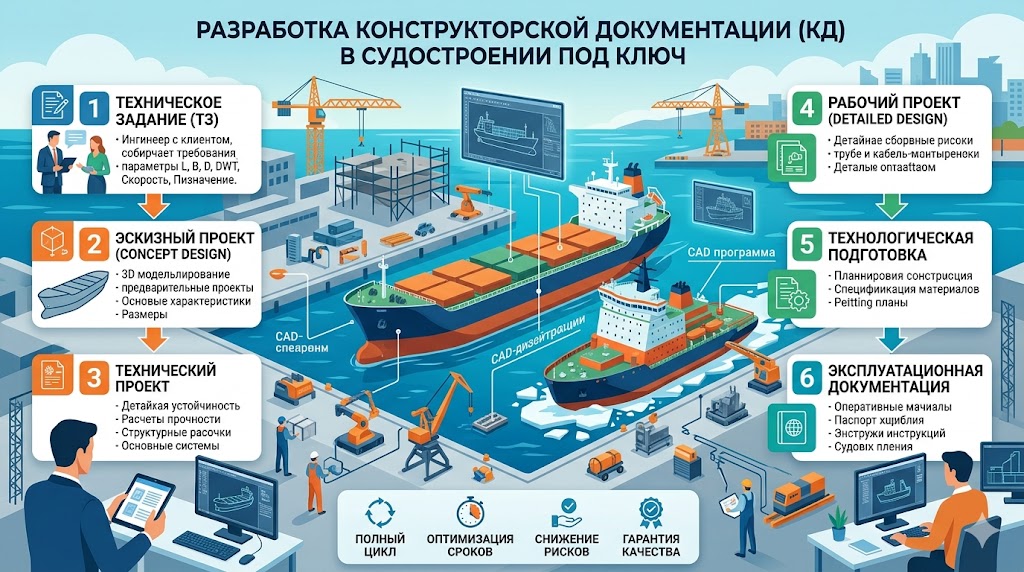

КД требуется при проектировании нового судна, модернизации действующего флота, замене импортного оборудования, восстановлении утраченного архива, подготовке к ремонту, строительству или подтверждению происхождения продукции. Объем работ зависит от стадии проекта: техническое предложение, эскизный проект, технический проект или рабочая документация.
- Анализ исходных данных. Проверяются назначение судна, район плавания, класс, ограничения по габаритам, силовая установка, требования заказчика, надзорных органов и верфи.
- Разработка проектных решений. Формируются компоновочные, корпусные, системные и технологические решения, которые затем уточняются расчетами и согласованиями.
- Рабочая конструкторская документация. Готовятся чертежи, схемы, спецификации, ведомости и файлы для производства, закупки материалов и передачи на верфь.
- Нормоконтроль и комплектование. Документы сверяются с ЕСКД, техническим заданием, требованиями классификационного общества и форматом заказчика.
Сроки нельзя корректно обещать без задания: отдельный раздел или восстановление одного узла может занимать дни или недели, а полный комплект по судну или сложной модернизации — месяцы.
Состав комплекта: чертежи, схемы, спецификации
Комплект КД в судостроении обычно шире обычного машиностроительного пакета. Он связан не только с изготовлением детали или узла, но и с корпусом, системами, размещением оборудования, безопасностью, расчетами и последующим освидетельствованием.
| Раздел | Что входит | Для чего нужен |
|---|---|---|
| Общее расположение | Компоновка помещений, отсеков, оборудования и проходов | Проверка эксплуатационной логики и требований заказчика |
| Корпусные конструкции | Сборочные чертежи, секции, набор, детали корпуса | Производство и контроль прочности/технологичности |
| Судовые системы | Схемы трубопроводов, вентиляции, осушения, балласта, топлива | Монтаж, проверка безопасности и обслуживание |
| Электрика и автоматика | Принципиальные схемы, кабельные журналы, трассы, шкафы | Прокладка, подключение, испытания и эксплуатация |
| Спецификации | Материалы, покупные изделия, оборудование, ведомости | Закупка, снабжение, локализация и расчет состава изделия |
| Расчеты и пояснения | Прочность, остойчивость, непотопляемость, нагрузки, обоснования | Проверка проектных решений и согласование |
Нормативная база: ЕСКД, ГОСТ 23888-79 и правила РКО
Для российских проектов актуальным ориентиром по видам и комплектности конструкторских документов является ГОСТ Р 2.102-2023. Судостроительные документы дополнительно опираются на отраслевые стандарты, включая ГОСТ 23888-79 и связанные стандарты серии ГОСТ 23889-23897, если они применимы к конкретному комплекту и требованиям заказчика.
- ГОСТ Р 2.102-2023 — виды и комплектность конструкторских документов на стадиях разработки КД.
- ГОСТ Р 2.001-2023, ГОСТ Р 2.104-2023, ГОСТ Р 2.109-2023 — связанные стандарты ЕСКД по общим положениям, основным надписям и чертежам.
- ГОСТ 23888-79 — отраслевой стандарт по рабочим конструкторским документам судостроительной верфи; применять его нужно вместе с актуальными требованиями проекта, заказчика и классификационного общества.
- Правила классификации и постройки морских судов РКО — применяются для судов, подлежащих классификации, и влияют на состав расчетов, чертежей и согласований.
Как КД связана с реестром Минпромторга
Если судно, судовое оборудование или отдельное изделие планируют подтверждать как российскую промышленную продукцию, КД становится частью доказательной базы. Но итогом процедуры по ПП №719 является не «заключение Минпромторга», а реестровая запись в ГИСП. Акт экспертизы ТПП, сертификат СТ-1, спецификации и техническая документация помогают подтвердить требования, но не заменяют запись.
- в спецификациях нужно видеть фактический состав изделия и покупные компоненты;
- в КД должны совпадать модель, модификация, характеристики и комплектность с заявкой в ГИСП;
- производственные операции и кооперация должны подтверждаться документами, а не только описанием в презентации;
- для закупок нужно сверять реестровую запись с требованиями ПП №1875 и конкретной документацией закупки.
Как подготовить проект к работе
- Соберите исходные данные. ТЗ, эскизы, старые чертежи, фото, ведомости, требования заказчика, класс, район плавания и ограничения по оборудованию.
- Определите назначение комплекта. Строительство, ремонт, модернизация, восстановление архива, согласование с РКО, сертификация или подготовка к реестру Минпромторга требуют разного объема.
- Согласуйте формат выдачи. CAD-исходники, PDF-комплект, спецификации, ведомости, 3D-модели, состав электронного архива и правила обозначений.
- Проверьте нормативную базу. Не ограничивайтесь старым перечнем ГОСТов: смотрите актуальные ЕСКД, правила классификационного общества и требования заказчика.
- Заранее заложите локализацию. Если нужен реестр Минпромторга, привяжите КД к спецификациям, кооператорам, материалам, комплектующим и критериям ПП №719.
Частые ошибки заказчиков
- Обещать универсальный «полный комплект». Комплектность зависит от стадии, класса судна, задачи, классификационного общества и требований верфи.
- Считать КД достаточной для реестра. Для ГИСП нужны не только чертежи, но и подтверждение производства, комплектующих, операций, акта экспертизы и карточки продукции.
- Использовать старые обозначения без проверки. ГОСТ 2.102-2013 утратил силу в РФ; для новых российских проектов ориентируйтесь на ГОСТ Р 2.102-2023.
- Не учитывать классификационное общество. Если судно подлежит классификации, часть расчетов и чертежей должна соответствовать правилам РКО или другого выбранного общества.
- Обещать приемку «с первого предъявления». Даже корректная КД может получить замечания: это нормальная часть согласования сложного судостроительного проекта.
Источники и проверка фактов
- Каталог национальных стандартов: ГОСТ Р 2.102-2023 — актуальный стандарт по видам и комплектности КД.
- РКО: Правила классификации и постройки морских судов — официальный раздел правил классификационного общества.
- ГОСТ 23888-79 — справочная карточка отраслевого стандарта по рабочим конструкторским документам судостроительной верфи.
- ГИСП: подтверждение производства российской промышленной продукции — сервис ПП №719 и реестра российской промышленной продукции.
- ПП №719 — базовый акт о подтверждении производства российской промышленной продукции.
- ПП №1875 — актуальная база национального режима в закупках.
FAQ
Что входит в КД для судостроения?
Состав зависит от стадии и задачи. Обычно это чертежи общего расположения, корпусные чертежи, схемы систем, кабельные журналы, спецификации, ведомости покупных изделий, расчеты и пояснительные материалы.
Можно ли использовать ГОСТ 2.102-2013?
Для новых российских проектов безопаснее ориентироваться на ГОСТ Р 2.102-2023. ГОСТ 2.102-2013 можно упоминать только с учетом его статуса и требований конкретного договора или архива.
Нужно ли согласование с РКО?
Если судно подлежит классификации Российским Классификационным Обществом или другим классификационным обществом, состав КД и расчетов нужно готовить с учетом его правил. Для неклассифицируемых объектов требования определяются договором и ТЗ.
Подходит ли КД для реестра Минпромторга?
КД помогает подтвердить состав изделия, операции и комплектующие, но не заменяет процедуру по ПП №719. Для реестра нужны заявка в ГИСП, подтверждающие документы, акт экспертизы или СТ-1 и итоговая реестровая запись.
Можно ли восстановить КД по старому судну?
Да, но объем зависит от исходных данных: старых чертежей, фото, обмеров, фактического состояния судна, требований ремонта или модернизации и необходимости согласования с классификационным обществом.
Какие исходники нужны для расчета сроков и стоимости?
Нужны ТЗ, назначение судна, класс, район плавания, перечень систем, имеющиеся чертежи, фото, спецификации, требования верфи и цель комплекта: строительство, ремонт, модернизация, сертификация или реестр Минпромторга.
