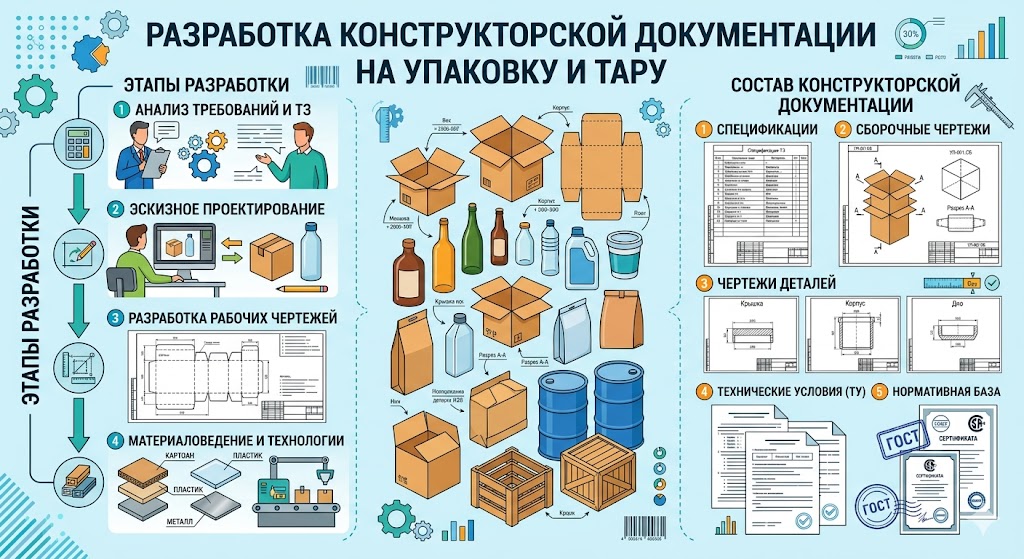

Разработка конструкторской документации на упаковку и тару
Произвести высокотехнологичное оборудование — лишь половина дела. Вторая, не менее важная задача производственного предприятия — доставить изделие заказчику в полной сохранности. Будь то сложный оптический прибор, тяжёлый станок с ЧПУ или партия медицинского оборудования, правильная промышленная упаковка защитит груз от вибраций, ударов, влажности и перепадов температур. Инжиниринговая компания «Реестр Гарант» осуществляет профессиональное проектирование транспортной тары.
Зачем нужны чертежи на упаковку промышленного оборудования
Ошибки в логистике стоят дорого. Хрупкое оборудование, упакованное «на глаз» в наскоро сколоченный дощатый ящик, рискует получить критические повреждения при тряске в кузове грузовика или при жёсткой постановке краном на палубу корабля. Качественно разработанная конструкторская документация на упаковку решает сразу несколько бизнес-задач:
- Гарантия сохранности. Инженер рассчитывает амортизационные зазоры и проектирует ложементы (вкладыши из пенополиуретана, пенопласта или резины), которые жёстко фиксируют деталь и гасят вибрации.
- Соответствие требованиям транспортных компаний. Габаритные чертежи тары с точным указанием центра тяжести и мест для заведения строп необходимы такелажникам для безопасной погрузки.
- Соблюдение тендерных условий. Поставка оборудования для госкорпораций или по гособоронзаказу жёстко регламентируется — приёмка (ОТК или военная приёмка) не примет груз без соответствующих чертежей на тару.
Конструкторская документация на упаковку по ГОСТ 2.418-2008
Проектирование упаковочных изделий ведётся строго в правовом поле Единой системы конструкторской документации (ЕСКД). Главный нормативный документ в этой сфере — ГОСТ 2.418-2008 «Единая система конструкторской документации. Правила выполнения конструкторской документации для упаковывания», действующий с 01.07.2009 без замены.
Согласно стандарту, упаковка рассматривается как полноценная сборочная единица. На чертежах само упаковываемое изделие отображается как «обстановка» (тонкими контурными линиями), а акцент делается на стенках ящика, стяжных лентах, болтовых креплениях к поддону (паллете) и влагопоглощающих силикагелевых пакетах. Отдельным элементом КД является указание манипуляционных знаков («Хрупкое. Осторожно», «Беречь от влаги», «Верх», «Место строповки») — сам перечень и графика этих знаков задаются не ГОСТ 2.418, а профильным стандартом ГОСТ 14192-96 «Маркировка грузов. Манипуляционные знаки».
Виды и состав разрабатываемой КД на тару
Конструкторы разрабатывают проекты упаковки из любых материалов: пиломатериалов (доски), фанеры, OSB-плит, гофрокартона и металла (возвратная многооборотная тара). Полноценная конструкторская документация на тару включает следующий комплект:
- Упаковочный чертёж (УЧ). Схема укладки изделия в тару, расположение амортизаторов, ложементов и крепёжных ремней.
- Сборочный чертёж тары (СБ). Чертёж самого ящика с указанием гвоздевых или саморезных соединений, расположения брусьев жёсткости и металлической окантовки.
- Габаритный чертёж (ГЧ). Внешние габариты сформированного грузового места для расчёта логистики в фуре или морском контейнере.
- Спецификация. Точный расчёт объёма требуемых пиломатериалов (в кубических метрах) и количества крепежа, что позволяет отделу снабжения оптимизировать закупки.
При необходимости также разрабатываются технические условия (ТУ) на серийное производство тары. Если тара выпускается не только для упаковки собственного оборудования, а как самостоятельная продукция на продажу, её тоже можно включить в реестр промышленной продукции — по аналогии с регистрацией картонной и упаковочной продукции в реестре Минпромторга.
Сравнение материалов для промышленной тары
| Материал | Преимущества | Сфера применения |
|---|---|---|
| Пиломатериалы (доска) | Высокая жёсткость, возможность изготовления нестандартных габаритов, выдерживает большие статические нагрузки. Для экспорта требует термообработки или фумигации по стандарту ISPM 15 с маркировкой клеймом IPPC. | Тяжёлое промышленное оборудование, станки, крупногабаритные узлы |
| Фанера / OSB | Меньший вес, защита от влаги и пыли (отсутствие щелей). Благодаря технологии производства (склейка под давлением и нагревом) материал освобождён от требований ISPM 15 — не нужна отдельная фумигация или клеймо IPPC перед экспортом. | Медицинская техника, высокоточная оптика, экспортные поставки |
| Металл | Максимальная прочность, долговечность, возможность многократного использования (многооборотная тара). | Специальная тара для военной техники (ЗИП для Министерства обороны), внутризаводская логистика, перевозка опасных грузов |
Вопросы и ответы
По какому ГОСТу оформляется конструкторская документация на упаковку?
Базовый стандарт — ГОСТ 2.418-2008 «Правила выполнения конструкторской документации для упаковывания», действует с 01.07.2009 без замены. Манипуляционные знаки на упаковке регулирует отдельный стандарт — ГОСТ 14192-96.
Нужна ли фумигация фанерной или OSB-упаковки для экспорта?
Нет. Требования международного стандарта ISPM 15 (термообработка или фумигация с маркировкой клеймом IPPC) распространяются на непереработанную древесину — доски, брус. Фанера и OSB изготавливаются под давлением и нагревом, поэтому освобождены от этих требований.
Что входит в полный комплект КД на тару?
Упаковочный чертёж (УЧ), сборочный чертёж тары (СБ), габаритный чертёж (ГЧ) и спецификация материалов и крепежа. При серийном производстве дополнительно разрабатываются технические условия (ТУ).
Почему для гособоронзаказа нужны отдельные чертежи на тару?
Приёмка оборудования для госкорпораций и по гособоронзаказу (ОТК или военная приёмка) не примет груз без утверждённых чертежей на тару — это часть тендерных и приёмочных требований, а не формальность.
Заказать проектирование упаковки
Отправьте 3D-модель (или габаритный чертёж) вашего оборудования, укажите его массу, требуемый вид транспорта (авто, ж/д, море) и климатические условия доставки (например, экспорт в тропики или поставка на Крайний Север):
Телефон: +7 920-898-17-18
WhatsApp / Telegram: +7 920-898-17-18
Email: reestrgarant@mail.ru
Специалисты КБ «Реестр Гарант» разработают надёжную и экономически целесообразную тару, которая гарантирует доставку продукции в идеальном состоянии.
Главное коротко
- КД на упаковку оформляется по ГОСТ 2.418-2008, действующему без замены с 2009 года; манипуляционные знаки — отдельный стандарт ГОСТ 14192-96.
- Полный пакет: упаковочный чертёж (УЧ), сборочный чертёж тары (СБ), габаритный чертёж (ГЧ), спецификация.
- Фанера и OSB освобождены от требований ISPM 15 (фумигация/термообработка) — это даёт им преимущество для экспортной упаковки перед цельной доской.
- Для гособоронзаказа и госкорпораций военная приёмка (ОТК) требует утверждённых чертежей на тару как обязательное условие приёмки груза.
