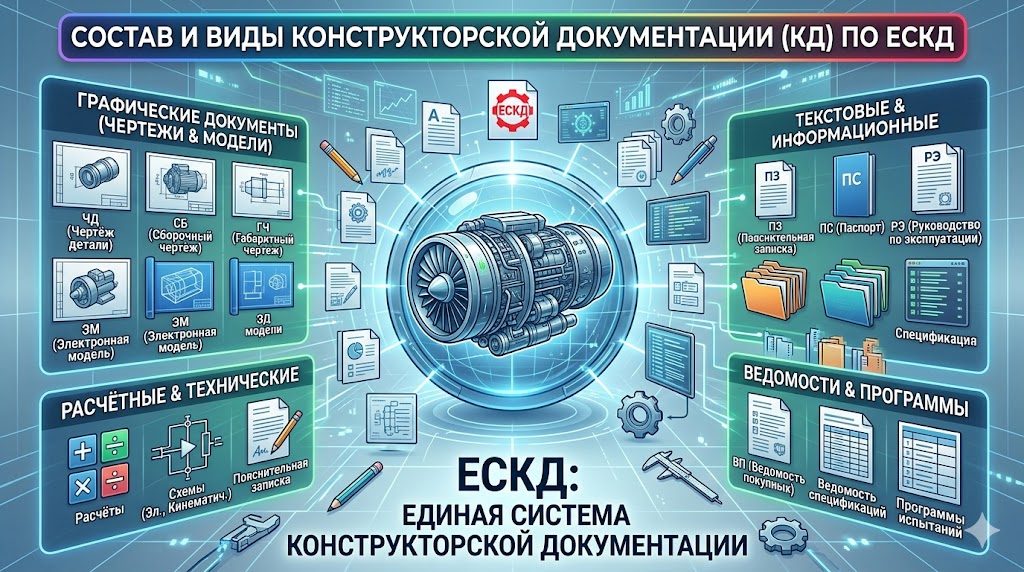

Состав и виды конструкторской документации по ЕСКД

Если компания разрабатывает изделие, запускает производство, готовит сертификацию или собирает доказательную базу для реестров Минпромторга, ей нужен понятный комплект инженерных документов. Вопрос обычно звучит просто: что такое конструкторская документация, какие документы в нее входят и какой стандарт использовать для комплектности.

В российской практике ключевой ориентир по видам и комплектности КД — ГОСТ Р 2.102-2023 «Единая система конструкторской документации. Виды и комплектность конструкторских документов». Ранее в статьях и старых шаблонах часто встречался ГОСТ 2.102-2013, но для новых российских материалов корректно ссылаться именно на актуальный национальный стандарт ГОСТ Р 2.102-2023.

Не существует одного универсального «полного комплекта КД» для всех изделий. Состав документов зависит от вида изделия, стадии разработки, ТЗ, договора, способа производства, требований заказчика, сертификации и дальнейшего применения документации.

Что такое конструкторская документация

В инженерном смысле конструкторская документация — это совокупность графических, текстовых и электронных документов, которые определяют состав, устройство, форму, размеры, материалы, требования к изготовлению, контролю, приемке, эксплуатации и ремонту изделия. Она нужна не только конструктору: по КД работают производство, ОТК, закупки, сервис, сертификационные специалисты и эксперты, которые проверяют происхождение продукции.

КД помогает зафиксировать техническое решение так, чтобы изделие можно было изготовить, проверить, повторить и сопровождать. Но наличие КД само по себе не гарантирует сертификацию, включение в реестр Минпромторга или приемку заказчиком: для этого нужны испытания, документы о производстве, подтверждение комплектующих, акт экспертизы, СТ-1 или иные документы в зависимости от процедуры.

Основные документы: чертеж детали и спецификация

ГОСТ Р 2.102-2023 разделяет конструкторские документы по видам и комплектности. В практической работе часто выделяют основные документы, по которым однозначно определяют изделие или его составную часть.

• Чертеж детали описывает деталь, изготавливаемую без сборочных операций: форму, размеры, материал, требования к поверхности, допуски и другие данные для изготовления и контроля.
• Спецификация определяет состав сборочной единицы, комплекса или комплекта: документацию, сборочные единицы, детали, стандартные изделия, покупные изделия, материалы и комплекты.

Для простой детали ключевым документом может быть чертеж детали. Для сборочного узла или изделия из нескольких составных частей центральным документом становится спецификация, потому что именно она связывает чертежи, покупные изделия, материалы и комплектующие в единую структуру.

Графические документы

Графические документы показывают конструкцию, взаимное расположение составных частей, габариты, установку, присоединение и принцип работы изделия. Их перечень выбирают не по шаблону, а по задаче и стадии разработки.

• Сборочный чертеж показывает соединение деталей и составных частей, а также данные, необходимые для сборки и контроля.
• Чертеж общего вида дает общее представление о конструкции, взаимодействии составных частей и принципе действия изделия.
• Габаритный чертеж фиксирует внешние очертания, установочные и присоединительные размеры, важные для размещения и транспортировки.
• Монтажный чертеж содержит данные для установки изделия на месте эксплуатации или в составе другого объекта.
• Схемы описывают составные части и связи между ними условными обозначениями: электрические, гидравлические, пневматические, кинематические и другие.
• Электронные модели и электронные документы применяются, если это предусмотрено стандартами, ТЗ, договором и процессом разработки.

Текстовые документы

Текстовые конструкторские документы раскрывают требования, расчеты, методики, перечни и обоснования. Для их оформления применяют нормы ЕСКД, в том числе ГОСТ Р 2.106-2019 по текстовым документам.

• Технические условия (ТУ) задают требования к продукции, изготовлению, контролю, приемке, маркировке, упаковке, транспортированию и хранению, если это нужно для конкретного изделия.
• Пояснительная записка описывает устройство изделия, выбранные решения, расчеты и обоснования.
• Расчет подтверждает прочность, тепловые режимы, электрические параметры, надежность или другие характеристики.
• Программа и методика испытаний определяет порядок проверки опытного образца, партии или серийной продукции.
• Ведомости помогают управлять большим комплектом документов, ссылок, покупных изделий и держателей подлинников.

Эксплуатационная и ремонтная документация связана с КД, но ее не стоит механически включать в каждый комплект. Паспорта, руководства по эксплуатации, формуляры, ведомости ЗИП и ремонтные документы нужны тогда, когда это следует из назначения изделия, стандартов, ТЗ или договора.

Спецификации, перечни и ведомости

Спецификация — один из самых важных документов для сборочных единиц, комплексов и комплектов. Она определяет, из чего состоит изделие и какие документы применяются для его изготовления. Ошибка в спецификации быстро превращается в ошибку закупки, сборки, нормоконтроля или экспертизы происхождения.

Для сложных проектов дополнительно используют ведомости и перечни. Например, ведомость спецификаций помогает контролировать состав сборочных единиц, ведомость ссылочных документов фиксирует применяемые стандарты и ТУ, ведомость покупных изделий показывает компоненты, которые приобретаются у поставщиков, а ведомость держателей подлинников помогает учитывать оригиналы документов.

Стадии разработки КД

Стадии разработки регулируются ГОСТ 2.103-2013. На практике они помогают отделить проектную проработку от рабочей документации, по которой уже можно изготавливать, испытывать и запускать производство.

1. Техническое предложение — обоснование возможности и целесообразности разработки на основе ТЗ и исходных данных.
2. Эскизный проект — принципиальные решения, общая компоновка, основные параметры и варианты конструкции.
3. Технический проект — окончательные технические решения и исходные данные для разработки рабочей документации.
4. Рабочая конструкторская документация — документы для изготовления, контроля, испытаний, приемки, эксплуатации и ремонта изделия.

Не каждая стадия обязательна для каждого проекта. В договоре и ТЗ можно установить сокращенный или специальный маршрут разработки, если это не противоречит требованиям заказчика и применимым нормативам.

Частые ошибки при формировании комплекта КД

• ссылаются на ГОСТ 2.102-2013 как на актуальную базу для РФ вместо ГОСТ Р 2.102-2023;
• обещают «полный комплект КД» без ТЗ, состава изделия, стадии и целей применения;
• смешивают конструкторскую, технологическую, эксплуатационную и ремонтную документацию;
• включают в комплект лишние документы, которые не нужны для изделия и только усложняют нормоконтроль;
• не синхронизируют спецификацию, сборочные чертежи, покупные изделия, маркировку и ТУ;
• пишут, что ЕСКД автоматически гарантирует сертификацию или внесение продукции в реестр.

Как собрать рабочий перечень документов

Перед разработкой КД стоит определить не «максимально возможный» набор документов, а достаточный и проверяемый комплект под задачу. Для этого фиксируют изделие и его состав, стадию разработки, требования ТЗ, способ производства, требования сертификации, реестров Минпромторга, заказчика и службы качества.

После этого формируют матрицу документов: какие чертежи нужны, какие спецификации и ведомости обязательны, какие схемы и расчеты требуются, нужна ли эксплуатационная или ремонтная документация, кто согласует исходные данные и кто отвечает за подлинники. Такой подход снижает риск переделок и делает КД пригодной для производства, экспертизы и дальнейшего сопровождения изделия.

Источники и проверка фактов

• Каталог национальных стандартов: ГОСТ Р 2.102-2023 — виды и комплектность конструкторских документов.
• ГОСТ 2.103-2013 — стадии разработки конструкторской документации.
• ГОСТ Р 2.106-2019 — правила выполнения текстовых конструкторских документов.
• ГОСТ 2.701-2008 — схемы, виды, типы и общие требования к выполнению.

FAQ

Какой стандарт использовать для состава КД в России?

Для видов и комплектности конструкторских документов в российских материалах нужно ориентироваться на ГОСТ Р 2.102-2023. ГОСТ 2.102-2013 встречается в старых текстах, но его нельзя подавать как актуальную базу для новых российских проектов без пояснения статуса.

Все документы из ГОСТ Р 2.102-2023 обязательны для каждого изделия?

Нет. Стандарт задает виды и комплектность документов, но конкретный комплект зависит от изделия, стадии разработки, ТЗ, договора, требований заказчика, сертификации и производства.

Чем КД отличается от технологической документации?

КД отвечает на вопрос, что представляет собой изделие и из чего оно состоит. Технологическая документация описывает, как именно его изготовить: операции, оборудование, режимы, инструмент и маршрут производства.

Спецификация всегда входит в комплект КД?

Для сборочных единиц, комплексов и комплектов спецификация является ключевым документом, потому что определяет состав изделия. Для отдельной детали центральным документом обычно становится чертеж детали.

Можно ли сократить стадии разработки КД?

Да, если это предусмотрено ТЗ, договором и не противоречит требованиям заказчика. На практике часть проектов сразу переходит к рабочей документации, но это решение нужно фиксировать заранее.

ЕСКД гарантирует сертификацию или внесение в реестр Минпромторга?

Нет. Корректная КД снижает риск замечаний и помогает собрать доказательную базу, но результат зависит от испытаний, состава изделия, производственных операций, документов о происхождении и требований конкретной процедуры.
