Разработка сложного технического изделия проходит не одним скачком от идеи к серийному производству. Сначала проверяют принципиальные решения, затем выпускают рабочую конструкторскую документацию, изготавливают опытный образец, корректируют чертежи, проверяют установочную серию и только после этого переходят к устойчивому выпуску. Чтобы все службы предприятия понимали степень готовности документа, в ЕСКД применяют литеры конструкторской документации.
Литера в основной надписи показывает, к какой стадии относится рабочая КД и насколько она отработана. Но ее нельзя воспринимать как магическую отметку «можно запускать серию». Присвоение литеры должно опираться на результаты изготовления, испытаний, приемки, внутренний порядок предприятия, требования заказчика и корректное оформление изменений.
Что такое литера в конструкторской документации
Литера КД — это обозначение стадии и степени отработанности конструкторского документа. Для производства такая отметка помогает отличить чертеж для опытного образца от документации, которую уже используют для серийного или массового выпуска. Для архива, ОТК, технологов и снабжения литера становится коротким сигналом: какой комплект действует, какие изменения внесены и какой статус у подлинников.
Стадии разработки конструкторской документации установлены ГОСТ 2.103-2013. Состав и комплектность КД для российских материалов нужно определять с учетом актуального ГОСТ Р 2.102-2023, а изменения в документах оформлять по ГОСТ Р 2.503-2023 и внутреннему порядку организации.

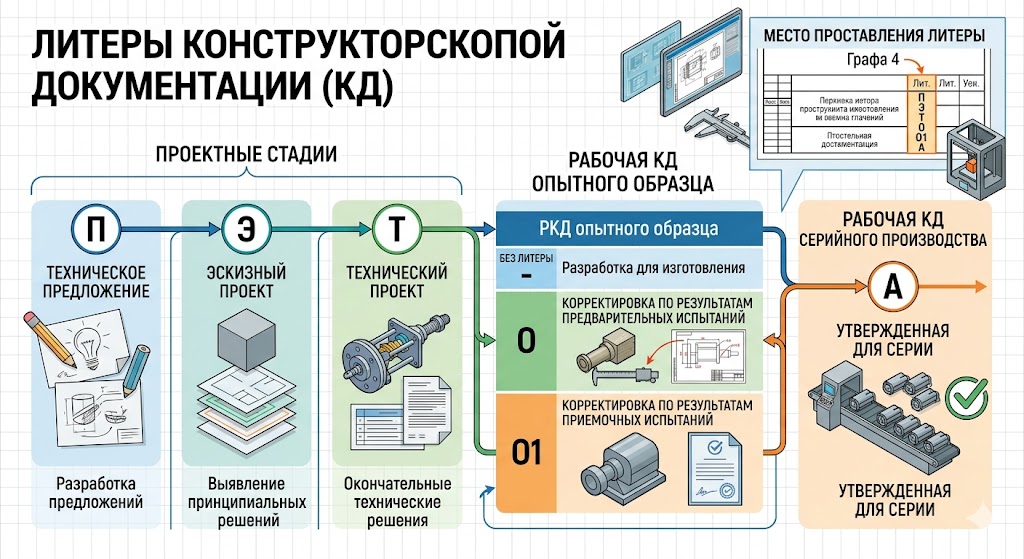

Как литеры связаны со стадиями ЕСКД
На ранних стадиях предприятие может готовить техническое предложение, эскизный проект и технический проект. Эти документы фиксируют варианты решений, компоновку, расчеты, принцип работы и обоснование конструкции. Рабочая КД нужна уже для изготовления, контроля, испытаний, приемки и сопровождения изделия.
| Стадия | Типичный статус КД | Что проверяют |
|---|---|---|
| Техническое предложение, эскизный проект, технический проект | Проектная КД, не рабочий комплект для серийного выпуска | Принципиальные решения, варианты конструкции, расчеты, компоновку и применимость материалов |
| Рабочая КД для опытного образца | Литера О или последовательные опытные литеры по принятому порядку | Можно ли изготовить образец, собрать изделие, провести предварительные испытания и выявить ошибки КД |
| Рабочая КД после испытаний и корректировок | О1, О2 и последующие опытные стадии, если они нужны проекту | Готовность к установочной или повторной опытной партии, технологичность, повторяемость, соответствие ТЗ |
| Рабочая КД для серийного или массового производства | А, Б или иной статус по применимой процедуре | Стабильность конструкции, согласованность комплекта, результаты испытаний, приемку и готовность производства |
| Единичное изготовление | И, если порядок предприятия и договор допускают такой вариант | Выпуск конкретного изделия или ограниченного объекта без планируемого серийного тиража |
Литеры О, О1 и О2: опытные образцы и партии
Литера О обычно связана с рабочей документацией для опытного образца или опытной партии. На этой стадии важно проверить, можно ли изготовить изделие по чертежам, не противоречат ли друг другу спецификации, схемы, размеры, материалы и требования к испытаниям.
Литера О1 не должна описываться как автоматический переход в серию. На практике она означает, что документация прошла первую отработку и может применяться для следующего этапа опытного или установочного выпуска, если это подтверждено испытаниями, актами, решением комиссии и внутренним порядком предприятия.
Литера О2 и последующие опытные обозначения применяют, когда после очередной партии или испытаний снова вносят изменения. Причиной может быть не только ошибка конструктора, но и замечания технологов, изменение покупного изделия, результаты испытаний, требования заказчика или уточнение производственных операций.
Литеры А и Б: серийное и массовое производство
Литера А показывает более высокую степень отработанности рабочей КД и обычно связана с серийным или массовым производством. Но корректнее писать, что такая литера подтверждает статус документации в принятой системе предприятия, а не гарантирует отсутствие брака. Даже при литере А остаются нормоконтроль, входной контроль комплектующих, технологическая дисциплина, испытания, приемка и управление изменениями.
Литера Б может применяться для документации массового производства после дополнительной отработки. Важно не обещать, что Б присваивается всегда и в каждом проекте. Конкретный порядок зависит от вида изделия, программы выпуска, требований заказчика, отраслевых норм и внутренней системы управления КД.
Литера И и единичное производство
Литера И обычно связывается с единичным или индивидуальным изготовлением, когда изделие выпускают для конкретной задачи и не планируют регулярную серию. В таких проектах особенно важно заранее определить приемку, объем испытаний, ответственность за доработки и порядок хранения подлинников.
Для уникального стенда, специальной оснастки или единичного промышленного изделия состав КД все равно должен быть проверяемым. Даже если тираж один экземпляр, спецификации, чертежи, схемы, ТУ, ПМИ и эксплуатационные документы должны соответствовать фактическому изделию.
Как присваивают и меняют литеру КД
Литеру не стоит менять «по желанию» конструктора или ради красивого статуса в штампе. Обычно решение связано с результатами изготовления, испытаний, приемки, замечаниями заказчика и корректировкой комплекта. Если меняется литера, нужно проверить не только один чертеж, но и связанные спецификации, ведомости, схемы, текстовые документы, эксплуатационные документы и электронные модели.
Изменения в конструкторских документах оформляют по актуальному ГОСТ Р 2.503-2023 и внутреннему порядку организации. В документах фиксируют основание, содержание изменения, затронутые листы и связанные документы. Если это влияет на производство или реестровую заявку, нужно синхронизировать КД с технологической документацией, актами, протоколами испытаний и сведениями о комплектующих.
Типичные ошибки с литерами КД
- Путают проектную и рабочую КД. Техническое предложение или эскизный проект не равны рабочему комплекту для изготовления серии.
- Считают О1 автоматическим допуском к серии. О1 показывает этап отработки, но переход дальше зависит от испытаний, актов, решения комиссии, заказчика и производства.
- Обещают, что литера А исключает брак. Даже отработанная КД не отменяет технологический контроль, качество комплектующих, квалификацию производства и приемку.
- Меняют один чертеж без связанных документов. Изменение детали может потребовать корректировки спецификаций, схем, ведомостей, ТУ, ПМИ и эксплуатационной документации.
- Ссылаются на устаревшие правила изменений. Для новых российских материалов по изменениям в КД нужно проверять актуальный ГОСТ Р 2.503-2023, а не автоматически писать ГОСТ 2.503-2013.
Зачем контролировать литеры перед реестром Минпромторга
Для заявки на реестровую запись в ГИСП по промышленной продукции КД помогает показать состав изделия, узлы, детали, комплектующие, обозначения и степень отработанности технической базы. Но литера сама по себе не подтверждает российское происхождение, выполнение балльных критериев или достаточность технологических операций.
Перед подачей важно проверить, что КД совпадает с фактическим изделием, спецификации не расходятся с закупками, изменения оформлены, а заявочные материалы, акты, протоколы и сведения о производстве не противоречат рабочему комплекту. «Реестр Гарант» помогает провести такую сверку, подготовить недостающие документы и привести КД к понятному для экспертизы виду.
Источники
- ГОСТ 2.103-2013 «ЕСКД. Стадии разработки»
- Росстандарт: ГОСТ Р 2.102-2023 «ЕСКД. Виды и комплектность конструкторских документов»
- Росстандарт: ГОСТ Р 2.503-2023 «ЕСКД. Правила внесения изменений»
- ГОСТ Р 2.106-2019 «ЕСКД. Текстовые документы»
FAQ
Что означает литера в конструкторской документации?
Литера показывает стадию и степень отработанности конструкторского документа. По ней понимают, относится ли КД к опытному образцу, установочной партии, серийному производству или единичному изготовлению.
Что означает литера О в КД?
Литера О обычно связана с рабочей КД для опытного образца или опытной партии. По такой документации проверяют изготовление, сборку, испытания и выявляют замечания к конструкции и комплекту документов.
Литера О1 означает, что можно запускать серию?
Не автоматически. О1 говорит о следующем этапе отработки после первичных испытаний и корректировок, но переход к серии зависит от актов, испытаний, решения комиссии, требований заказчика и готовности производства.
Что означает литера А?
Литера А обычно связана с рабочей КД для серийного или массового производства. Она подтверждает статус документации в системе предприятия, но не отменяет нормоконтроль, испытания, приемку и управление изменениями.
Как оформляют смену литеры?
Смену литеры оформляют через установленный порядок изменения КД. Для новых российских материалов нужно учитывать ГОСТ Р 2.503-2023, внутренние регламенты, основание изменения и связанные документы.
Нужны ли литеры КД для реестра Минпромторга?
Литеры помогают показать степень отработанности технической базы, но сами по себе не подтверждают российское происхождение продукции. Для реестра важны также акт экспертизы или СТ-1, сведения о производстве, комплектующих, операциях и испытаниях.
