Разработка конструкторской документации на кабель
Производство кабельно-проводниковой продукции существенно отличается от классического машиностроения. Здесь нет сотен сопрягаемых металлических деталей, но есть строгие физико-химические требования к электропроводности, изоляционным полимерам, стойкости к горению, агрессивным средам и механическому растяжению. Если кабельный завод осваивает выпуск новой номенклатуры — например, огнестойких кабелей FR-LS, специальных жгутов для авиации, судостроения или оптического волокна, — ему потребуется профессионально разработанная нормативно-техническая база.
Компания «Реестр Гарант» специализируется на инженерном консалтинге и готовит полный комплект документов для легального запуска серийного производства. Конструкторская документация на кабель разрабатывается в строгом соответствии с требованиями Единой системы конструкторской документации (ЕСКД) и отраслевых стандартов.
Специфика проектирования кабелей и жгутов
Многие руководители производств сталкиваются с тем, что стандартные конструкторские бюро машиностроительного профиля не умеют работать с кабелями. Обычный инженер может грамотно начертить редуктор, но проектирование токопроводящих систем требует специфических знаний в области электротехники и материаловедения: понимания химического состава полимеров (ПВХ пластикаты, сшитый полиэтилен СПЭ, фторопласты), расчётов волнового сопротивления, особенностей наложения экранов (медные ленты, оплётки) и бронирования стальными оцинкованными лентами.
Разработка чертежей строго регламентируется отдельными документами. Базовый стандарт — ГОСТ 2.414-75 «Правила выполнения чертежей жгутов, кабелей и проводов», действующий с 1977 года без замены на редакцию «ГОСТ Р». Согласно этому ГОСТу чертёж должен не только отображать поперечное сечение в нужном масштабе, но и детально описывать схемы скрутки изолированных жил, толщину каждого экструдируемого слоя изоляции и наружной оболочки, шаг повива и направление скрутки.
Этапы разработки и состав рабочей документации
Государственные стандарты зачастую определяют лишь общие требования к типу кабеля. Чтобы запустить конкретную марку на экструзионных линиях предприятия, пройти обязательную сертификацию в Росаккредитации и начать отгрузки, необходим исчерпывающий пакет рабочей конструкторской документации.
Основные документы для запуска в производство
Технические условия (ТУ)
Главный коммерческий и технический документ производителя, разрабатываемый по правилам ГОСТ 2.114-2016. В ТУ фиксируются геометрические параметры (сечения от 0,5 до 240 мм² и выше), электрическое сопротивление, испытательные напряжения, требования безопасности (в том числе ГОСТ 31565-2012 для пожарной безопасности), правила приёмки ОТК, методы контроля, упаковка и транспортировка.
Сборочный чертёж и чертёж поперечного сечения

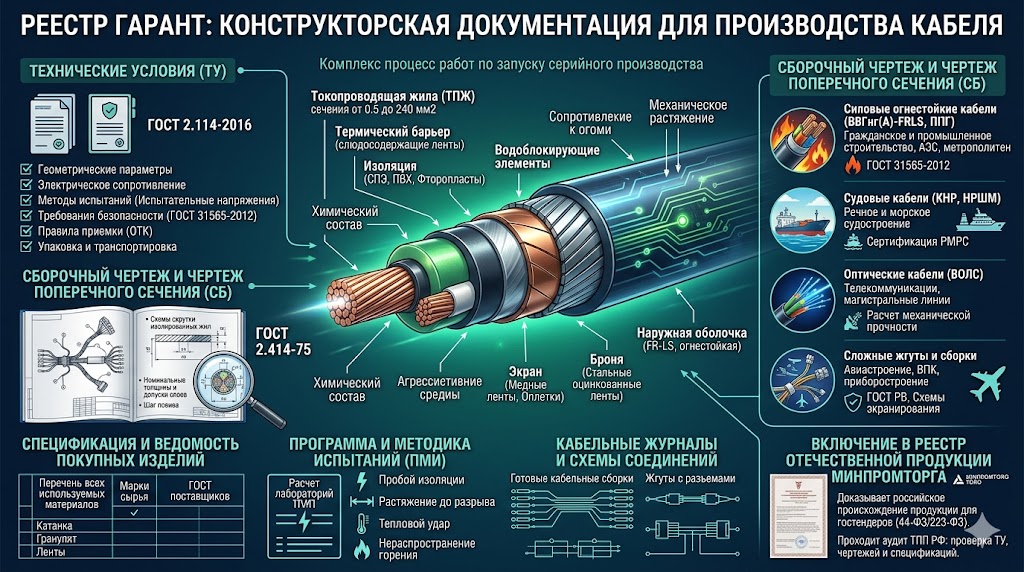

Графические документы, отображающие послойную конструкцию: токопроводящая жила (ТПЖ), термический барьер (слюдосодержащие ленты), изоляция, водоблокирующие элементы, экран, броня и наружная оболочка — для каждого слоя указываются номинальные толщины и допуски.
Спецификация и ведомость покупных изделий
Исчерпывающий перечень всех используемых сырьевых материалов (катанка, гранулят, ленты) с указанием их марок и ГОСТов поставщиков.
Программа и методика испытаний (ПМИ)
Регламент, описывающий, как заводская лаборатория или независимый испытательный центр проверяет образцы на пробой изоляции, растяжение до разрыва, тепловой удар или нераспространение горения в пучке.
Кабельные журналы и схемы соединений разрабатываются преимущественно для готовых кабельных сборок и жгутов, оснащённых разъёмами, применяемых в приборостроении, автопроме или авиации.
Разработка документации на кабель для разных отраслей
В зависимости от конечного потребителя, к кабельной продукции предъявляются принципиально разные требования. Инженеры-конструкторы «Реестр Гарант» учитывают отраслевую специфику на этапе формирования Технического задания.
| Тип кабельной продукции | Сфера применения | Ключевые требования к документации |
|---|---|---|
| Силовые огнестойкие кабели (ВВГнг(А)-FRLS, ППГ) | Гражданское и промышленное строительство, АЭС, метрополитен | Строгое соответствие ГОСТ 31565-2012, описание термических барьеров, расчёт дымо- и газовыделения при тлении |
| Судовые кабели (КНР, НРШМ) | Речное и морское судостроение, плавучие платформы | Стойкость к морской воде, вибрациям, маслам; сертификация в Морском (РМРС) или Речном регистре |
| Оптические кабели (ВОЛС) | Телекоммуникации, сети провайдеров, магистральные линии | Расчёт механической прочности на растяжение (в кН), описание оптических волокон, допустимые радиусы изгиба |
| Сложные жгуты и сборки | Авиастроение, ВПК (гособоронзаказ), приборостроение | Разработка по ГОСТ РВ, описание распайки разъёмов (ШР, РС), схемы экранирования, таблицы цепей прозвонки — требования к авиационной технике в реестре Минпромторга здесь особенно строгие |
Кабельная продукция и Реестр Минпромторга
Для кабельных заводов, участвующих в государственных закупках (по 44-ФЗ и 223-ФЗ), критически важно доказать российское происхождение своей продукции. Включение кабеля в Реестр отечественной промышленной продукции Минпромторга (согласно Постановлению Правительства РФ №719) даёт преимущество на тендерах — общий порядок подготовки и экспертизы КД для реестра описан в комплексном руководстве по подготовке и экспертизе КД для реестра Минпромторга.
Торгово-промышленная палата (ТПП РФ) выдаст акт экспертизы только в том случае, если производитель предоставит полный комплект безупречно оформленной конструкторской и технологической документации. Эксперты ТПП скрупулёзно проверяют технические условия, чертежи и спецификации, чтобы убедиться, что основные технологические операции (волочение проволоки, скрутка стренги, наложение изоляции) действительно выполняются на территории России.
Вопросы и ответы
По какому ГОСТу оформляются чертежи кабелей и жгутов?
Базовый стандарт — ГОСТ 2.414-75 «Правила выполнения чертежей жгутов, кабелей и проводов». Он действует без изменений с 1977 года и не заменён редакцией «ГОСТ Р», в отличие от некоторых других стандартов серии ЕСКД.
Чем отличаются требования к силовым, судовым и оптическим кабелям?
Силовые огнестойкие кабели проверяются на дымо- и газовыделение по ГОСТ 31565-2012, судовые — на стойкость к морской воде и вибрациям с сертификацией в Морском или Речном регистре, оптические — на механическую прочность и радиусы изгиба волокна.
Что проверяет ТПП РФ для включения кабеля в реестр Минпромторга?
Эксперты ТПП проверяют технические условия, чертежи и спецификации, чтобы убедиться, что ключевые технологические операции — волочение проволоки, скрутка стренги, наложение изоляции — выполняются на территории России.
Что будет, если запустить кабель в производство без актуального ТУ?
Отсутствие актуального ТУ или ошибки в расчётах чертежей ведут к браку на экструзионных линиях и отказу при сертификации в Росстандарте — без сертификатов качества легальная реализация продукции оптовым заказчикам и дилерам невозможна.
Заказать пакет документов для кабельного завода
Доверьте разработку нормативно-технической базы профессионалам. Отправьте исходные данные о планируемом к выпуску кабеле: назначение, номинальное напряжение, требуемое количество и сечение токопроводящих жил, условия прокладки.
Телефон: +7 920-898-17-18
WhatsApp / Telegram: +7 920-898-17-18
Email: reestrgarant@mail.ru
Специалисты компании «Реестр Гарант» оперативно рассчитают стоимость разработки, сформируют технические условия и выпустят рабочие чертежи для быстрого выхода на рынок.
Главное коротко
- Чертежи кабелей и жгутов оформляются по ГОСТ 2.414-75, технические условия — по ГОСТ 2.114-2016; оба стандарта действуют без замены редакцией «ГОСТ Р».
- Полный комплект КД включает ТУ, сборочный чертёж, спецификацию покупных изделий и программу методики испытаний (ПМИ).
- Огнестойкие силовые кабели проверяются по ГОСТ 31565-2012 на дымо- и газовыделение; судовые кабели требуют сертификации в Морском или Речном регистре.
- Для включения в реестр Минпромторга (ПП №719) ТПП РФ проверяет, выполняются ли ключевые технологические операции на территории России.
